Poukisa chwazi nou?
Ekip pwofesyonèl
Liaoning Pengcheng Cable Co, Ltd te fonde an 1990. Ekip R & D konpayi an konpoze de ekspè kab ki gen eksperyans nan endistri a, e li te devlope poukont li yon varyete gwo teknoloji pwodwi espesyal kab.
Ekipman avanse
Pengcheng Kab gen yon kantite liy pwodiksyon entènasyonal avanse, faktori modèn, pak endistriyèl nan fil entegre ak antrepriz manifakti kab.
Kontwòl Kalite
Pwodwi konpayi an te pase ISO9001/IATF16949 bon kalite jesyon sistèm sètifikasyon, ISO14001 anviwònman jesyon sistèm sètifikasyon, ISO45001 Okipasyon sante ak sekirite jesyon sistèm sètifikasyon, ISO10012 mezi jesyon sistèm sètifikasyon ak lòt 8 gwo sètifikasyon sistèm jesyon.
Solisyon One-Stop
Konpayi an se sitou angaje nan rechèch & devlopman ak pwodiksyon nan fleksib mineral izole câbles ignifuje, mika senti mineral izolasyon corrugated kòb kwiv mete gaine câbles, ak nouvo segondè konduktiviti seri 8000 nan anti-presyon ak ranpe-rezistan aliminyòm alyaj nwayo konekte blende câbles pouvwa, kòm byen ke alojene-gratis ki ba-lafimen ignifuge câbles ak fil òdinè ak kab ak lòt seri konplè nan spesifikasyon konplè-wo kalite pwodwi kab sistèm rechèch ak devlopman, konsepsyon, fabrikasyon, maketing ak sèvis.

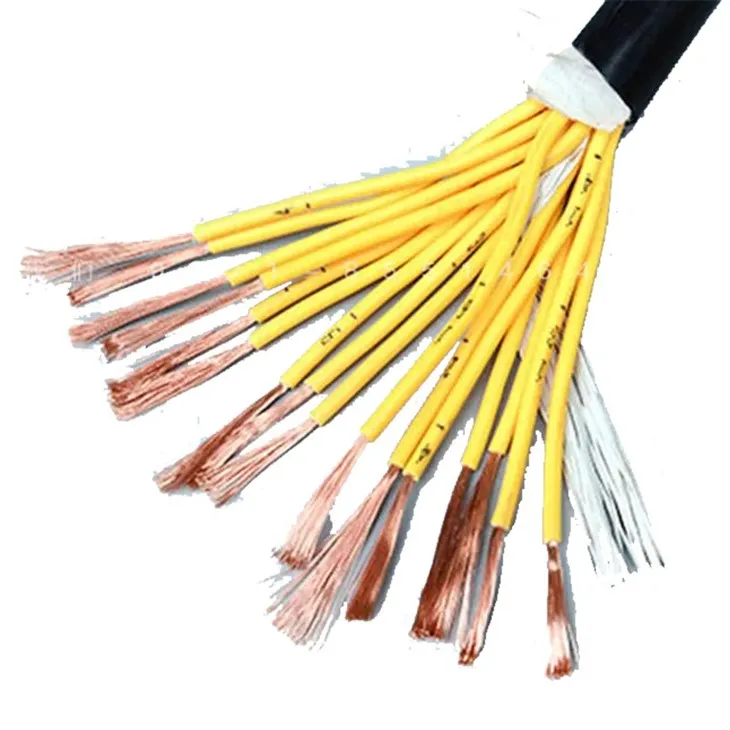

Fil panèl kontwòl yo se câbles milti-kondiktè yo itilize nan aplikasyon pou automatisation ak instrumentation. fil panèl kontwòl ka mezire ak kontwole transmisyon nan pwosesis otomatik yo. fil panèl kontwòl yo souvan UL rated ak / oswa CSA rated.
PVC ekleraj kab kontwòl, PVC izole PVC gaine kab kontwòl. k: kab kontwòl, premye v: D' materyèl polyvinyl lori, dezyèm v: Gaine materyèl polyvinyl lori, p: pwoteje kab, pa gen yon kouch voye an metal plak pwotèj kouch nan kab la.
Lighting Control Cable 2.5 Sy Cable
KVV kontwòl kab espesifikasyon modèl paramèt teknik
● Rated pouvwa frekans vòltaj Uo/U se 450/750V.
● Tanperati opere alontèm akseptab kondiktè kab la se 70 degre.
Nwayo kab kontwòl la se nwayo kwiv, koup transvèsal nominal la se 2.5mm2 ak anba a, 2 ~ 61 nwayo; 4 ~ 6mm2,2 ~ 14 nwayo; 10mm2,2 ~ 10 nwayo. Kontwòl tanperati opere kab: izolasyon kawotchou se 65 degre, izolasyon PVC se 70 degre ak 105 degre de klas.
Kab kontwòl KYJY se yon ba vòltaj ignifuge kòb kwiv mete nwayo crosslinked izole kasèt asye blende PVC gaine kab kontwòl. Kab kontwòl KYJY pwodui dapre GB/T9330.3-2008 estanda.
Kab kontwòl dife, XLPE kalite polyethylene crosslinked, fil nwayo trese kab sentetik, koulè fil nwayo konfòme ak GB/T 5 0 23.1 apwopriye pou vòltaj rated 450/750V tap mete tanperati pa pi ba pase 0 degre.
4 kab kontwòl debaz, kab kontwòl byj se apwopriye pou vòltaj rated 450/750V djenn klori polyvinyl, XLPE kalite polyethylene crosslinked, fil nwayo trese kab sentetik, koulè fil nwayo nan liy ak GB / T 5023.1 ak JB / T 8734.1 pi pito seleksyon kwomatografik.
Kab kontwòl la se yon PVC izole ak PVC gaine kab kontwòl apwopriye pou antrepwiz endistriyèl ak min, enèji ak depatman transpò, pou AC rated vòltaj anba 450/750 vòlt kontwole, pwoteje liy ak lòt okazyon.
4 nwayo kouvwi kab kontwòl, apwopriye pou vòltaj rated 45 0/750V tanperati opere se pa pi wo pase 70 degre, tanperati enstalasyon se pa pi ba pase 0 degre.
Diferans ki genyen ant kontwòl ak kab instrumentation se sitou nan itilize. Swa ka solid oswa bloke. Retounen nan "bon ansyen jou" fil panèl kontwòl (pou motè) bezwen gen pi gwo fil pase câbles instrumentation yo nan lòd yo okipe pi gwo kouran ki nesesè pou kòmanse motè yo. Yo te anjeneral sispann anba tèminal vis, ak fil solid fè revokasyon sa a pi fasil.
Câbles instrumentation yo te pi piti dyamèt e souvan te fè nan fil bloke ki pi fleksib. Jodi a, ak pi gwo itilizasyon kontwòl elektwonik starter, li se sitou switchgear (brekè) kontwòl fil elektrik ki bezwen fil la pi gwo dyamèt.
Lòt diferans ki genyen ant 2 kalite yo se ke kab instrumentation a se tipikman yon pè ki pwoteje (screened), trese. Konstriksyon sa a sèvi pou minimize "crosstalk" (kouplage endiktif) ki lakòz lekti inègza pou instrumentation a. Fil panèl kontwòl yo, ki gen cicuits ki te opere nan 125 VDC, 110 VAC oswa 220 VAC nivo yo te jeneralman iminitè a sa a, e konsa pa t mande pou pwoteksyon an.
Jodi a, lè siyal kontwòl yo ap kouri nan 24 VDC, konstriksyon pè trese ki pwoteje yo konseye pou yo tou.
Ou toujou bezwen fè atansyon sou separasyon nivo, men osi lontan ke w ap fè fas ak vòltaj DC ki ba (28 V maksimòm), chaj rezistan, epi lè w ap itilize câbles ki pwoteje pè trese, ou ka konbine nwayo kontwòl ak instrumentation nan yon sèl kab kote. bezwen. (Li toujou pi bon pratik pou kenbe yo separe.) Ou ta dwe tou kenbe chay endiktif (tankou solenoid ak rle) separe de instrumentation a, paske yo ka kreye gwo vòltaj Spike endiktif lè yo de-energize.
Ou toujou bezwen chwazi yon gwosè fil ase pou okipe maksimòm aktyèl la ak izole pou vòltaj maksimòm lan.
Èske ou ka itilize yon fil panèl kontwòl pou pouvwa
Fil panèl kontwòl dirèkteman transmèt enèji elektrik soti nan pwen distribisyon pouvwa a nan sistèm pouvwa a nan liy yo koneksyon pouvwa nan divès kalite ekipman elektrik, pandan y ap câbles pouvwa elektrik yo pwensipalman itilize pou transmisyon nan enèji elektrik fò nan jenerasyon an, distribisyon, transmisyon, transfòmasyon, ak liy ekipman pou pouvwa, ak aktyèl la pase nan gwo. Se kab pouvwa elektrik la itilize nan liy prensipal sistèm pouvwa a pou transmèt ak distribye enèji elektrik gwo fonksyon.
Fil panèl kontwòl yo fabrike konfòme yo ak asirans kalite sevè ak pwosesis kontwòl kalite. Vize pou ofri sèvis pou peryòd tan predefini, fil panèl kontwòl yo pral fè parfètman pou tout lavi a.
Avantaj ki genyen nan fil panèl kontwòl yo enkli:
● Lejè
● Fleksibilite pou kostim nenpòt estrikti
● Efikasite mekanik
● Itil pou plizyè sektè
● Fonksyone anti-entèferans
● Pwolonje lavi sèvis
● Karakteristik usure rezistan
● Materyèl ki pa korozivite
Pandan ke gen diferan kalite fil panèl kontwòl, pi fò nan yo prezante yon konstriksyon menm jan an. Yo konpoze de sèt pake endividyèl nan fil. Nan sant la nan yon fil panèl kontwòl se yon pake fil sèl, ki se antoure pa sis lòt offres fil.
Pifò kalite fil panèl kontwòl yo fèt an asye. Avèk sa te di, kèk nan yo te fè nan asye kabòn, tandiske lòt yo te fè nan asye pur. Kabòn asye kontwòl panèl fil yo pi fò, men yo manke pwopriyete yo korozyon ki reziste nan asye pur. Kèlkeswa materyèl la, fil panèl kontwòl yo deja fò paske yo konstwi nan plizyè pake fil.
Kouman pou mwen chwazi gwosè fil panèl kontwòl
Premyèman, mezire gout vòltaj ki pi wo akseptab.
Dezyèmman, kalkile chaj aktyèl la.
Twazyèmman, ou dwe konnen ke kab ki pi apwopriye a pral youn ki gen yon evalyasyon aktyèl ki pi pre chaj aktyèl la kalkile. Plizyè tablo ak gwosè kab ak evalyasyon aktyèl korespondan yo fasil disponib sou entènèt. Sèvi ak yon tablo konsa pou chwazi yon kab apwopriye.
Katriyèmman, sèvi ak tablo a pou lokalize tou gout vòltaj nan mèt oswa 100ft, dapre sistèm preferans ou a.
Senkyèm, sèvi ak gwosè kab sa a ak fòmil evalyasyon aktyèl la pou kalkile gout vòltaj sou longè aktyèl la nan kous la fil elektrik.
● Si ou vle kalkile gout nan vòltaj pou chak mèt, (Reyal longè sikwi x volt gout pou 1m) /100
● Si ou vle jwenn gout nan vòltaj la nan 100ft (longè aktyèl sikwi x volt gout pou 100ft) /100
Apre ou fin kalkile sa ki anwo a, ou dwe miltipliye valè ou jwenn ak faktè chaj la:
Faktè chaj=Kouran chaj kab pran/Kourant nominal kab (ki ta dwe bay nan tablo w ap refere a).
Koulye a, ou te rive nan valè a gout vòltaj nan kab la lè aktyèl la chaj pase nan li.
Si valè sa a se mwens pase gout vòltaj maksimòm admisib, Lè sa a, gwosè a nan kab chwazi a ta dwe oke.
Si valè a pi wo pase valè maksimòm admisib vòltaj gout (n), lè sa a, gout (n) vòltaj pou pwochen pi gwo-gwosè kab selon tablo refere yo dwe kalkile. Pwosesis sa a dwe kontinye jiskaske valè gout vòltaj la vin pi piti pase valè gout vòltaj maksimòm admisib.
Konbyen nwayo yon fil panèl kontwòl genyen
Nimewo a nan nwayo nan kab pouvwa a se relativman ti, ki gen ladan nwayo sèl, de nwayo, 3 nwayo, 4 nwayo ak 5 nwayo. Dapre kondisyon ki nan griy pouvwa a, maksimòm la se jeneralman 5 nwayo. fil panèl kontwòl yo itilize pou transmèt siyal kontwòl, ki gen yon gwo kantite nwayo, sòti nan 2 nwayo a 61 nwayo oswa plis. fil panèl kontwòl yo itilize tou divès kalite estrikti fil nwayo ak mezi pwoteksyon pou jwenn efè konpatibilite elektwomayetik satisfezan.
Ki sa ki fè panèl kontwòl fil yo
Se yon fil panèl kontwòl te fè soti nan kab mekanik (kòd fil), ki se tipikman konstwi ak asye galvanised, asye pur oswa lòt alyaj. Fil panèl kontwòl yo se yon asanble oswa yon sistèm nan câbles ak konpozan, tankou yon boul ak tij Fitting, kote gen yon opinyon oswa aksyon ki lakòz yon pwodiksyon oswa yon rezilta.
Konsèy pou enstale fil panèl kontwòl yo
● Nwayo a kondiktif nan câbles
Pou nwayo a kondiktif, ou bezwen konnen ki materyèl nwayo a kondiktif fèt, konbyen seksyon transvèsal nwayo a, ak ki jan kantite ti fib andedan nwayo a. Ou pral kapab konsidere opsyon konstriksyon apwopriye pou asire ke efikasite transmisyon kab la pa redwi.
Materyèl debaz la ak nwayo koup transvèsal pral afekte distans transmisyon an. Nimewo a nan fib ti pral ogmante tendres nan nwayo a (ogmante reyon an pliye nan kab la) ak ogmante kapasite nan absòbe Vibration ki te koze pa machin nan vwazinaj la.
● Pwoteksyon kasèt nan câbles
Tep plak pwotèj ede kontwole câbles pouvwa yo transmèt siyal pi byen. Yo te fè nan papye aliminyòm mens oswa may kwiv fèblan. Materyèl la te fè nan papye aliminyòm se byen solid, kidonk li nesesè yo peye atansyon sou reyon an pliye admisib pou fè pou evite kraze kouch nan anti-entèferans nan fil la panèl kontwòl.
● Voltage nan câbles
Fonksyònman vòltaj se tou yon faktè ou ta dwe konsidere lè enstale câbles pouvwa. Nòmalman, kab ki gen yon vòltaj 300V/500V oswa 0.6/1kV yo pral dirije nan yon sistèm plato kab separe soti nan sistèm ki gen vòltaj ki ba.<100V.
Anvan w enstale fil panèl kontwòl la, ou dwe aprann ak anpil atansyon sou kondisyon teknik pwojè a pou w gen yon sèten konpreyansyon sou anviwònman fonksyònman an, ak konpoze ke kab pouvwa a dwe ekspoze a chak jou.
Ki baze sou anviwònman enstalasyon an, fil panèl kontwòl yo souvan klase nan plizyè kalite ak karakteristik tankou câbles anti-entèferans, lwil oliv, ak câbles ki reziste chimik, câbles ki reziste dife, elatriye.
Nan pwosesis la nan enstale fil panèl kontwòl, gen de faktè enpòtan nou bezwen peye atansyon sou pozisyon nan enstalasyon ant câbles pouvwa yo ak tanperati anbyen nan câbles pouvwa yo.
Tou de nan faktè ki anwo yo dirèkteman afekte anperaj la. Sa afekte pwosesis transmisyon elektrik pou ekipman nan pwosesis pwodiksyon an.
● Pozisyon enstalasyon ant câbles pouvwa
Pou kote enstalasyon ant câbles, kòz diferans nan amperaj se akòz chalè ki te pwodwi andedan kab pouvwa a. Nan tan sa a, elektrisite yo pral pèdi akòz pwosesis la nan konvèti enèji elektrik nan enèji chalè.
Si câbles yo sitiye akote youn ak lòt, pandan transmisyon pouvwa a, tanperati ki genyen ant câbles yo pral rezone, sa ki lakòz tanperati total la ogmante, epi redwi anperaj nan kab la.
● Tanperati anbyen nan kab pouvwa.
Tanperati anviwònman enstalasyon gen yon gwo enfliyans sou anperaj kab la. Yon tanperati 30 degre konsidere kòm ideyal pou aktyèl lè koyefisyan chanjman an pa twòp, men kòm tanperati a monte a 60 degre, anperaj la ap bese anpil. Se poutèt sa, nan pwosesis la nan enstale fil panèl kontwòl, nou dwe ak anpil atansyon konsidere anviwònman an enstalasyon kòm byen ke aranjman an nan câbles pou ke câbles yo travay ak efikasite nan pi bon.
Faktori nou an
Liaoning Pengcheng Cable co, Ltd te fonde an 1990, ki sitiye nan sant nòdès Shenyang & Tieling distri biznis, se fòs konplè nan forefront nan fil ak kab manifakti antrepriz. Pengcheng Kab gen yon kantite liy pwodiksyon entènasyonal avanse, faktori modèn, pak endistriyèl nan fil entegre ak antrepriz manifakti kab. Konpayi an kounye a sitiye nan Xintaizi Endistriyèl Park, Liaoning Pwovens, ki kouvri yon zòn nan prèske 150 kawo tè, zòn nan faktori plis pase 50 kawo tè. Konpayi an se sitou angaje nan rechèch & devlopman ak pwodiksyon nan fleksib mineral izole câbles ignifuje, mika senti mineral izolasyon corrugated kòb kwiv mete gaine câbles, ak nouvo segondè konduktiviti seri 8000 nan anti-presyon ak ranpe-rezistan aliminyòm alyaj nwayo konekte blende câbles pouvwa, kòm byen ke alojene-gratis ki ba-lafimen ignifuge câbles ak fil òdinè ak kab ak lòt seri konplè nan spesifikasyon konplè-wo kalite pwodwi kab sistèm rechèch ak devlopman, konsepsyon, fabrikasyon, maketing ak sèvis. Pwodwi Pengcheng yo lajman ki itilize nan griy entelijan, pouvwa enèji, bilding vèt, faktori entelijan ak lopital ak lòt jaden. Kounye a gen yon kantite patant valab.
Sètifika nou an
Pwodwi konpayi an te pase ISO9001/IATF16949 bon kalite jesyon sistèm sètifikasyon, ISO14001 anviwònman jesyon sistèm sètifikasyon, ISO45001 Okipasyon sante ak sekirite jesyon sistèm sètifikasyon, ISO10012 mezi jesyon sistèm sètifikasyon ak lòt 8 gwo sètifikasyon sistèm jesyon. Osi byen ke lisans pwodiksyon nasyonal pwodwi endistriyèl, sètifikasyon nasyonal obligatwa pwodwi (3C sètifikasyon), sètifikasyon PCCC ak sètifikasyon Lachin Kalite CQC, sètifikasyon etikèt ignifuge flanm dife, sètifikasyon etikèt ignifuge dife ak lòt sètifikasyon.
